计算机组成知识点整理(2)：指令系统

Last updated on April 1, 2025 pm

这是SJTU-ICE2603《计算机组成》课程的知识点整理系列。本文整理部分为“第2章：指令系统”。

2.1 RISC-V 指令集

典型 RISC 架构：定长指令、精简指令集、32个通用寄存器

RISC-V操作数

下面两张表是重点

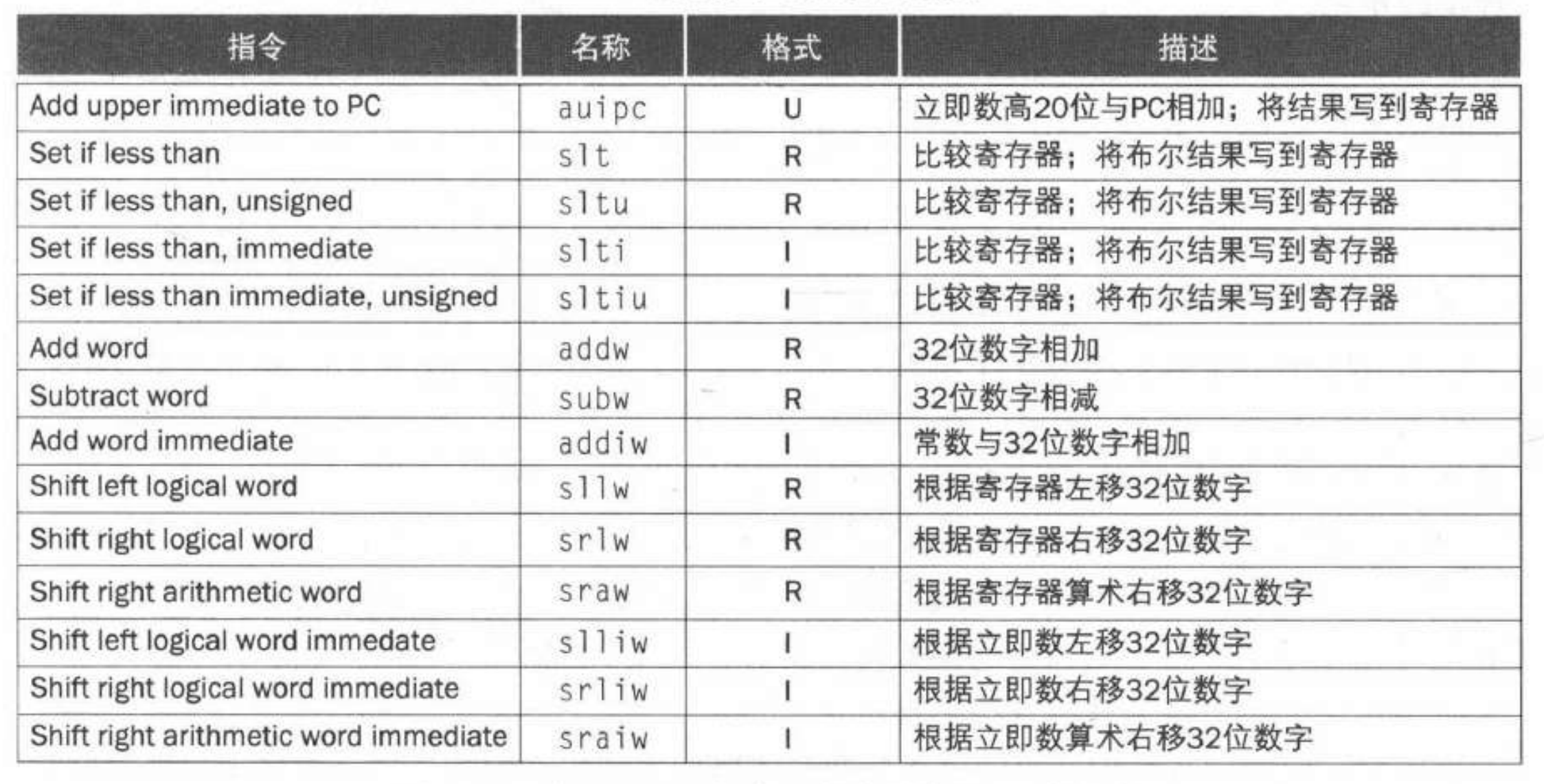

RISC-V汇编语言1

RISC-V汇编语言2

2.2 操作数

2.2.1 寄存器操作数

RISC-V 体系中有 32 个 64 位寄存器（字表示 32 位）
RISC-V 按单字节寻址，连续双字的地址相差 8
- 如下标 8 对应的偏移量是 64
RISC-V 无对齐限制，即双字的起始地址不一定是 8 的倍数

访问寄存器比访问存储器快
对存储器数据进行操作需要取数和存数

2.2.2 大端与小端存储

RISC-V 采用小端模式，即低位字节位于字中的低地址
大端模式：高位字节位于低地址

例：存放二进制数 0001-0010-0011-0100-0101-0110-0111-1000
小端模式：

地址	0	1	2	3
数值	0111-1000	0101-0110	0011-0100	0001-0010

大端模式：

地址	0	1	2	3
数值	0001-0010	0011-0100	0101-0110	0111-1000

2.3 数字的表示

$n$ $n$ 位有符号整数
- $x = -x_{n-1} 2^{n-1} + x_{n-2} 2^{n-2} + \cdots + x_1 2^1 + x_0 2^0$
- 表示范围： $-2^{n-1} \sim 2^{n - 1} - 1$
有符号数取负：按位取反再加 1
符号扩展（用更多的位表示一个数）：把符号位复制到左边

2.4 指令格式

RISC-V指令格式

opcode：操作码
funct：功能码（扩展操作码）
rs：源操作数寄存器
rd：目的操作数寄存器
S 型指令中，rs1 是基地址寄存器，rs2 是源操作数寄存器

2.5 条件操作

2.5.1 if 语句

例：假设 $\mathtt{f}$ 到 $\mathtt{j}$ 保存在 $\mathtt{x19}$ 到 $\mathtt{x23}$ 中

1 2	`if (i == j) f = g + h; else f = g - h;`

      bne x22, x23, Else
      add x19, x20, x21
      beq x0, x0, Exit  // 无条件跳转
Else: sub x19, x20, x21
Exit:

2.5.2 循环语句

例：假设 $\mathtt{i}$ 在 $\mathtt{x22}$ 中， $\mathtt{k}$ 在 $\mathtt{x24}$ 中， $\mathtt{save}$ 的地址在 $\mathtt{x25}$ 中

1	`while (save[i] == k) i += 1;`

Loop: slli x10, x22, 3
      add x10, x10, x25
      ld x9, 0(x10)
      bne x9, x24, Exit
      addi x22, x22, 1
      beq x0, x0, Loop
Exit:

基本块：只有一个入口（第一个语句）和一个出口（最后一个语句）的指令序列
- 没有分支（除非在末尾）
- 没有分支目标（除非在开头）

2.6 过程调用

2.6.1 步骤及寄存器约定

六个步骤：将参数放在过程可以访问到的位置 $\rightarrow$ 获取过程所需的存储空间 $\rightarrow$ 执行过程中的操作 $\rightarrow$ 将结果值放在调用程序可以访问到的位置 $\rightarrow$ 将控制返回到初始点
寄存器约定：
- $\mathtt{x10} \sim \mathtt{x17}$ ：参数寄存器，用于传递参数或返回值
- $\mathtt{x1}$ ：返回地址寄存器，用于返回到起始点
- $\mathtt{x5} \sim \mathtt{x7}$ ， $\mathtt{x28} \sim \mathtt{x31}$ : 临时寄存器，被调用者不需要保留其中的值
- $\mathtt{x8} \sim \mathtt{x9}$ ， $\mathtt{x18} \sim \mathtt{x27}$ : 保存寄存器，如用到这些寄存器，被调用者需先保存原值，用完再恢复原值

RISC-V寄存器约定

2.6.2 过程指令

过程调用：跳转-链接（ $\mathtt{jal}$ ）

1	`jal x1, ProcedureLabel`

将下一条指令的地址（PC + 4）保存在 $\mathtt{x1}$ 中
跳转到目标地址

过程返回：寄存器跳转-链接（ $\mathtt{jalr}$ ）

1	`jalr x0, 0(x1)`

跳转到 0 + $\mathtt{x1}$ 中保存的地址
把 $\mathtt{x0}$ 用作目的寄存器（实际 $\mathtt{x0}$ 不会被改变）
可用于 case / switch 语句

2.6.3 叶过程的汇编代码

例：假设 $\mathtt{f}$ 保存在 $\mathtt{x20}$ 中， $\mathtt{x5}$ 和 $\mathtt{x6}$ 保存临时变量

long long int leaf_example (long long int g, long long int h,  long long int i, long long int j) {
    long long int f;
    f = (g + h) - (i + j);
    return f;
}

leaf_example:
    addi sp,sp,-24    // 把x5, x6, x20的值存到栈中
    sd x5,16(sp)
    sd x6,8(sp)
    sd x20,0(sp)
    add x5,x10,x11    // x5 = g + h
    add x6,x12,x13    // x6 = i + j
    sub x20,x5,x6     // f = x5 – x6
    addi x10,x20,0    // 将f复制到返值寄存器
    ld x20,0(sp)      // 从栈中恢复x5, x6, x20的值
    ld x6,8(sp)
    ld x5,16(sp)
    addi sp,sp,24
    jalr x0,0(x1)     // 返回到调用者

过程调用之前、之中和之后栈的分配情况

栈指针（ $\mathtt{sp}$ ）指向栈顶
帧指针（ $\mathtt{fp}$ 或 $\mathtt{x8}$ ）指向帧的第一个双字（通常是保存的参数寄存器）
注意，栈向低地址方向扩展

2.6.3 非叶过程的汇编代码

调用者需要在栈中保存：返回地址、调用后还需要的参数和临时变量
例：

long long int fact (long long int n) {
    if (n < 1) return f;
    else return n * fact(n - 1);
}

fact:
    addi sp,sp,-16    // 将返回地址和n保存到栈中
    sd x1,8(sp)
    sd x10,0(sp)
    addi x5,x10,-1    // x5 = n - 1
    bge x5,x0,L1      // 若n >= 1，则跳转到L1
    addi x10,x0,1     // 否则，将返值置1
    addi sp,sp,16     // 出栈，此处不需要恢复原值
    jalr x0,0(x1)     // 返回
L1: addi x10,x10,-1   // n = n - 1
    jal x1,fact       // 调用fact(n-1)
    addi x6,x10,0     // 将fact(n - 1)的结果存到x6
    ld x10,0(sp)      // 恢复调用者的n
    ld x1,8(sp)       // 恢复调用者的返回地址
    addi sp,sp,16     // 出栈
    mul x10,x10,x6    // 返回n * fact(n-1)
    jalr x0,0(x1)     // 返回

过程调用中的保存和不保存对象

2.6.4 内存布局

程序和数据的RISC-V内存分配

一个可执行的程序要包括：指令段、数据段、堆栈段
全局指针 $\mathtt{gp}$ 指向静态数据区

2.7 寻址模式

RISC-V指令格式

2.7.1 大立即数（32位常量）

1	`lui rd, constant`

U 型指令
加载 20 位常量到 rd[31:12]，符号扩展 rd[63:32]
将 rd[11:0] 清零

2.7.2 分支寻址

SB 型指令
PC 相对寻址：目标地址 = PC + 立即数 × 2
- 立即数表示偏移的半字数，即只能跳转到偶数地址
- 跳转范围： $-4096 \sim 4094$

2.7.3 跳转寻址

UJ 型指令
jal：PC 相对寻址；jalr：绝对地址
对于长跳转（32 位地址），lui 将 address[31:12] 写入临时寄存器， jalr 将 address[11:1] 加到临时寄存器并跳转到目标位置

RISC-V寻址模式总结

2.8 同步

两个处理器共享存储器中的某一位置，若不同步，则发生数据竞争

2.8.1 保留加载 / 条件存储机制

预留取数

1	`lr.d rd,(rs1)`

从地址 rs1 处取数，保存到 rd
对内存地址设置预留

条件存数

1	`sc.d rd,rs2,(rs1)`

将 rs2 的内容保存到地址 rs1
如果从 lr.d 之后该位置没有被更改则执行成功，在 rd 中返回 0
如果该位置被更改则执行失败，在 rd 中返回非 0 值

2.8.2 原子交换

again: lr.d x10,(x20)
       sc.d x11,x23,(x20)    // x11 = 执行状态
       bne x11,x0,again      // 如果存数失败则跳转
       addi x23,x10,0        // x23 = 从(x20)读到的数值

2.8.3 加锁

       addi x12,x0,1        // x12 = 1，用于表示关锁
again: lr.d x10,(x20)       // 读(x20)的锁值
       bne x10,x0,again     // 如果锁不为0则跳转
       sc.d x11,x12,(x20)   // 尝试向(x20)写1以关锁
       bne x11,x0,again     // 如果存数失败则跳转解锁
       sd x0,0(x20)         // 向(x20)写0以开锁

2.9 翻译与启动程序

C语言的转换层次结构

目标模块(.o)的组成：
- 头：描述目标模块的内容
- 代码段：翻译后的指令
- 静态数据段：分配的数据，作用于程序生命周期
- 重定位信息：依赖于程序加载的绝对地址的内容（用于加载程序）
- 符号表：匹配标签名和指令所在地址及外部引用（用于链接模块）
- 调试信息：用于关联到源代码
动态链接：仅在调用时链接 / 加载库过程
- 避免了静态链接导致的映像膨胀
- 自动调用新版本的库
可移植性：虚拟机与即时编译器
